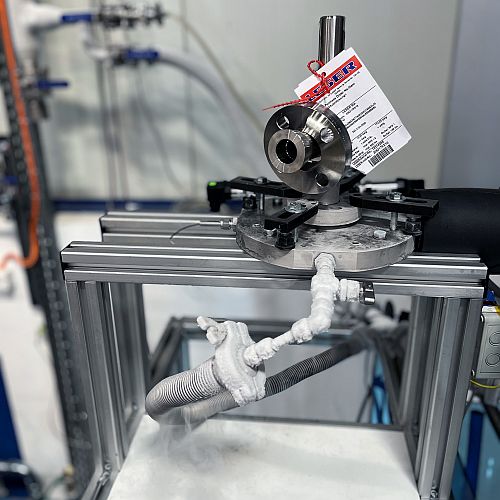

Prüfling (oder zu prüfendes Ventil) während des Tests. Zur Temperierung wird tiefkaltes Heliumgas abgelassen, bis die von der Prüfnorm geforderte Eintrittstemperatur erreicht ist. Bildquelle: ILK

 Das ILK Dresden und die Firma LESER haben gemeinsam eine Anlage entwickelt, mit der Sicherheitsventil-Tests bei -269 °C beispielsweise für Anwendungen mit Flüssig-Wasserstoff oder Flüssig–Helium prüfnormgerecht durchgeführt werden können.

Die Verwendung von flüssigem Wasserstoff als saubere Energiequelle ist nahezu unerschöpflich und seine kryogene Speicherung in flüssiger Form ist zuverlässig. Dennoch ist ein Höchstmaß an Sicherheit nötig. Unter anderem kommen Sicherheitsventile (SV) zum Einsatz, um Behälter vor einem Bersten durch Überdruck zu schützen. Mit mehr als 150.000 produzierten Sicherheitsventilen pro Jahr ist LESER der größte Hersteller von Sicherheitsventilen in Europa. Gemeinsam mit dem Forschungsinstitut ILK Dresden hat LESER jetzt eine Anlage entwickelt, mit der kryogene Sicherheitsventile (SV), welche beispielsweise für Flüssig-Wasserstoff bei Temperaturen knapp über dem absoluten Nullpunkt (-269 °C) geeignet sind, entsprechend der international anerkannten Prüfnorm EN 13648-1:2009-02 getestet werden können. Institut für Luft- und Kältetechnik Gemeinnützige Gesellschaft mbH

Bertolt-Brecht-Allee 20 | 01309 Dresden www.ilkdresden.de Die Prüfnorm EN 13648-1:2009-02 beschreibt die Konfiguration von Prüfeinrichtungen für die Baumusterprüfung von SV für den Betrieb mit verschiedenen kryogenen Substanzen. Sie erfordert, dass die Prüfmedien-Eintrittstemperatur nur unwesentlich von der tiefsten Einsatztemperatur abweichen darf, in diesem Fall 20 Kelvin (-253 °C). Dabei stellt die Bereitstellung von tiefkaltem Prüfgas am Ventileintritt bei gleichzeitig fein dosierbarem Hochdruck zur Vermessung des Ventil-Ansprechdrucks eine große Herausforderung dar. Der Versuchsstand-Aufbau des ILK Dresden verflüssigte unbrennbares Heliumgas bei 4 Kelvin (-269 °C) und führte es unter Druck gesetzt dem Ventil-Eintritt zu. Die Durchführung des Tests gemäß der international anerkannten Prüfnorm EN 13648-1:2009-02, wie beispielsweise der Einhaltung der Temperaturen, Ansprechdrücke und der funktionellen Dichtheit des Ventils wurden offiziell überwacht, geprüft und abgenommen. Auf Basis dieser Tests ist das ILK Dresden zukünftig in der Lage, normgerechte Prüfungen für Regel-, Absperr- und Sicherheitsventile bei real auftretenden Einsatz-Temperaturen (bis – 269 °C) und -Drücken anzubi

Pressemitteilung des ILK vom 26.07.2024.
